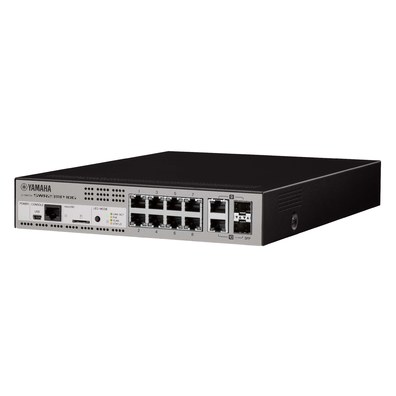

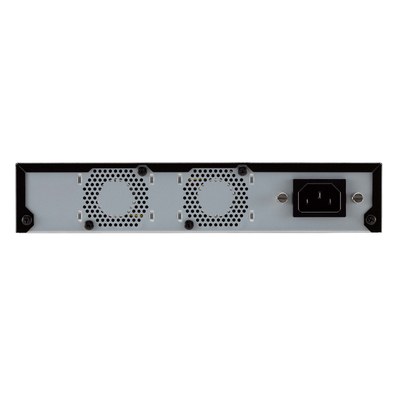

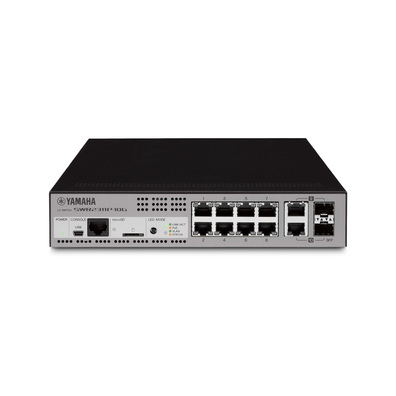

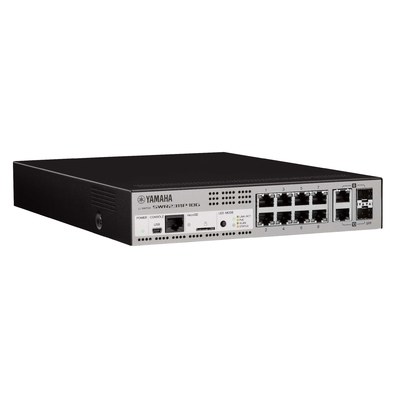

SWR2311P-10G

带PoE的智能L2网络交换机

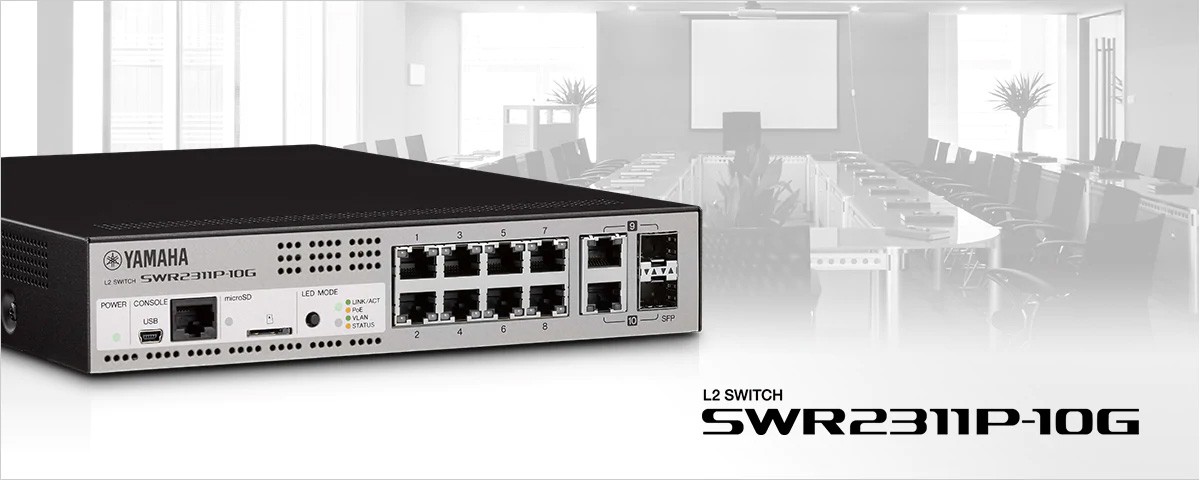

SWR2311P-10G是一款智能L2交换机，可以为网络中的PoE供电设备提供供电。K8凯发·国际官方网站整合了其在网络和专业音频领域的专业知识，并将其开发为针对Dante音频网络优化的L2交换机。




SWR2311P-10G

L2交换机

推荐设置，轻松实现Dante网络稳定运行（例如QoS、EEE和IGMP Snooping）

  • 带PoE电源的LAN端口：8(1-8)
  • LAN/SFP联合端口：2（9、10）（LAN端口和SFP插槽专用）
  • PoE电源符合IEEE 802.3at，可为所有PoE端口提供高达30W的电源
  • 内置RADIUS服务器，用于高级安全管理

产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。

产品信息

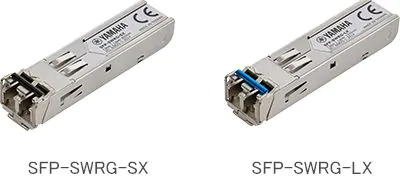

SFP-SWRG-LX 配件

用于SWR系列交换机的SFP�？�

  • 最大传输距离：10km*
  • 兼容线缆：单模光纤（9/125μm）
  • 监管标准：IEEE802.3z、1000BASE-LX
  • 连接器：2针 LC连接器
  • 光波波长：1,310nm
  • SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足，产品性能可能无法达到标准。

SFP-SWRG-SX 配件

用于SWR系列交换机的SFP�？�

  • 最大传输距离：550m (50/125μm) / 300m (62.5/125μm)*
  • 兼容线缆：多模光纤（50/125μm，62.5/125μm）
  • 监管标准：IEEE802.3z、1000BASE-SX
  • 连接器：2针 LC连接器
  • 光波波长：850nm
  • SWR2311P-10G / SWR2310-10G / SWR2310-18GT / SWR2310-28GT可用
  • *如果光纤或配件不足，产品性能可能无法达到标准。

智慧型L2交换机，具有Dante优化功能和PoE网络供电

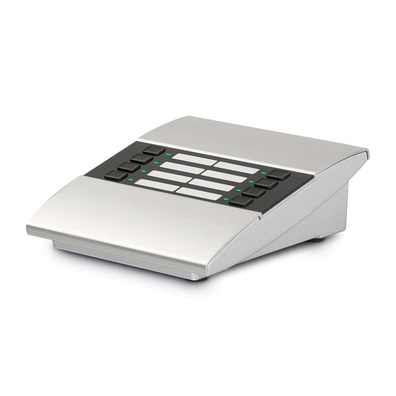

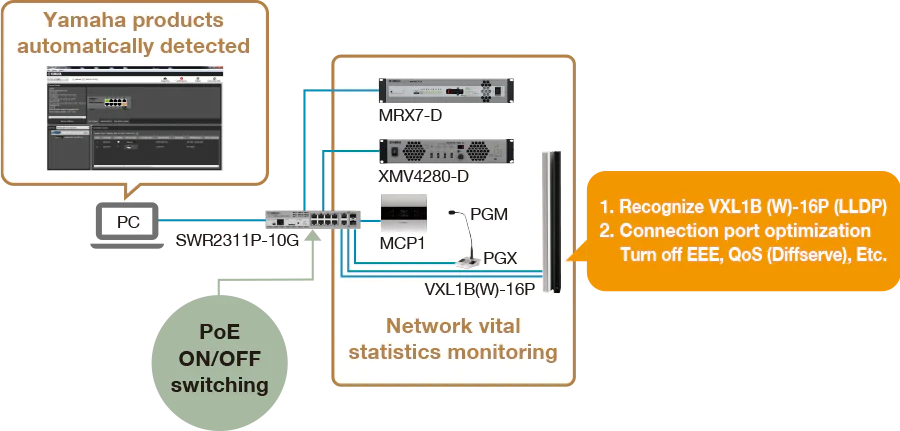

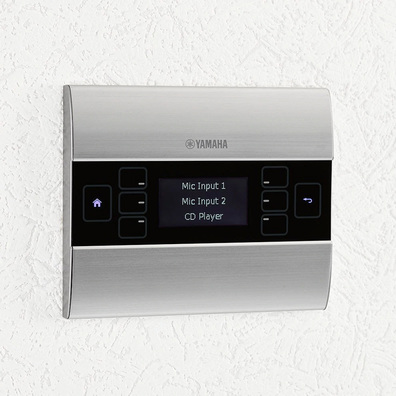

“SWR2311P-10G”是一款智能的L2交换机，它为“Dante”数字音频网络提供了理想的功能，“Dante”网络由Audinate公司开发，现已在全球范围内使用，可用于构建稳定的网络，简化设置、监控、管理和操作。当您将VXL1-16P连接到SWR2311P-10G时，将通过LLDP自动为Dante进行设置，LLDP是一种在设备与其相邻设备之间传递系统管理数据的协议。符合PoE标准的端口可同时为所有端口提供最大30W供电。它不仅可以为符合PoE标准的设备供电，例如用于控制会议室或无线接入点声音设备音量的“MCP1”墙面安装控制器，还可以为驱动更高输出的PoE设备（如VXL1B-16P或VXL1W-16P）提供充足的功率。

SWR2311P-10G

完整的网络概览

SWR2311P-10G

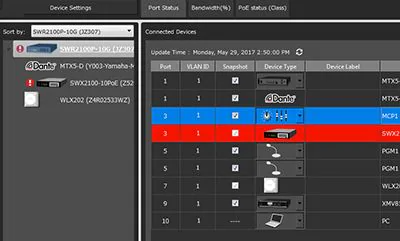

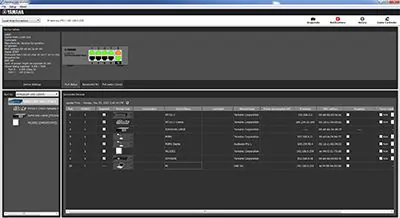

使用“Yamaha LAN Monitor”专用软件可以快速排除故障；您可以检查PoE电源状态，打开PoE电源，并使用快照功能，通过检测进行网络设置以来的状态，通知您是否发生了故障。Web GUI提供全面的监控功能，包括PoE设备在休眠/启动监听时的设置，这样可以让您在发生故障时重新启动PoE设备，或通过电子邮件通知故障情况。

快照功能使故障排除更容易

SWR2311P-10G

根据需要进行设置时，您可以拍摄网络状态的“快照”。然后，软件可以自动跟踪设置并提醒您任何更改。例如，您可以拍摄网络的快照，如果出现线缆断开、设备关闭或在演出之前出现连接错误时，系统会向您发出警报。

带有图标、标签和备注以增强设备ID的识别

SWR2311P-10G

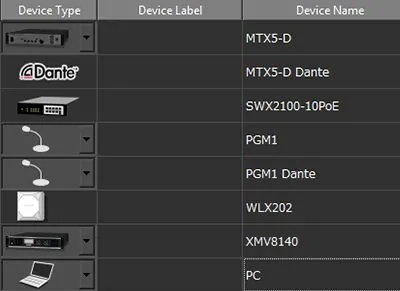

仅通过IP或MAC地址识别连接到交换机的设备，这样的方法困难且容易出错。已连接的Dante设备由Dante图标和之前通过Dante Controller软件所设置的设备ID标识。您还可以在“标签”和“注释”栏中输入其他信息，例如设备的位置。

智能安全管理

SWR2311P-10G

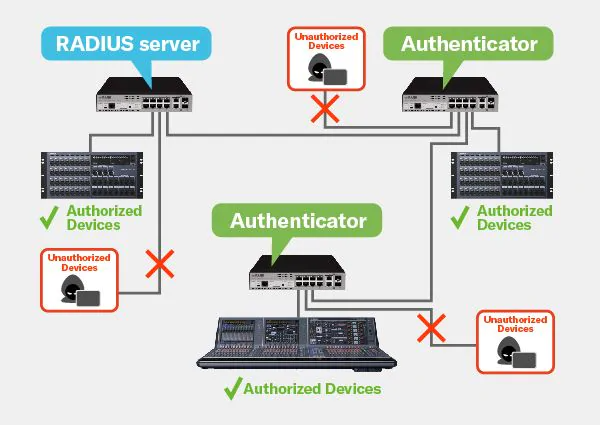

增强SWR2310系列中所含的VLAN功能是内置RADIUS服务器*的功能。通过将一个交换机设置为RADIUS服务器并将其他交换机与之连接，可以有效阻止未经授权的网络访问，增强安全性，即使在复杂的大规模安装中也是如此。通过基于网页的GUI，可以快速方便地设置设备身份验证。

通过“LAN map light”实现网络可视化

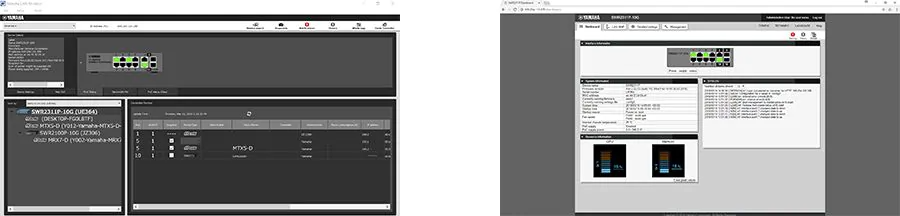

SWR2311P-10G能通过WebGUI*来实现“LAN Map Light”可视化功能。开关设置可以在图形画面上进行，而不是通过命令输入。通过使用WebGUI，能发挥其广泛的监控功能，如PoE设备监控设置、设备故障时重启POE设备、设置邮件通知错误等。使用K8凯发·国际官方网站的专有通讯协议“L2MS”，您可以查看SWR2311P-10G、SWR2100P系列等K8凯发·国际官方网站网络设备的IP地址，以及SWP1和连接到这些交换机的网络设备。从系统设计到维护都可广泛应用。

* 请从Yamaha LAN Monitor登录Web GUI。请提前安装Yamaha LAN Monitor。

SWR2311P-10G

microSD卡槽

microSD卡可用于备份内部资料，并激活和更新固件。

与光缆连接

SWR2311P-10G

当与Dante设备的连接距离超过100米的情况下，您可以使用“SFP-SWRG-SX”或“SFP-SWRG-LX”远程通信SFP�？�，以确保通信的稳定，将传输过程中的损耗降至最低，即使是长距离也能抵抗强烈的电磁噪声干扰。

可选配件增加了安装的灵活性

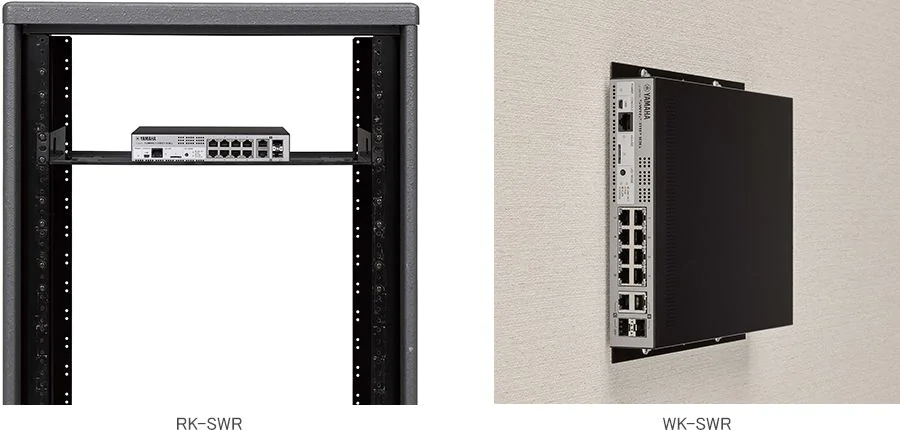

The separately sold "RK-SWR" rack mount accessory can be used to install the unit in a 19-inch rack, and you can use the "WK-SWR" wall mount accessory to mount the unit on the wall (Do not install with the LAN ports facing upward or downward) or ceiling with a height of 2m or less, further expanding your choice of installation locations.

SWR2311P-10G

系统示例

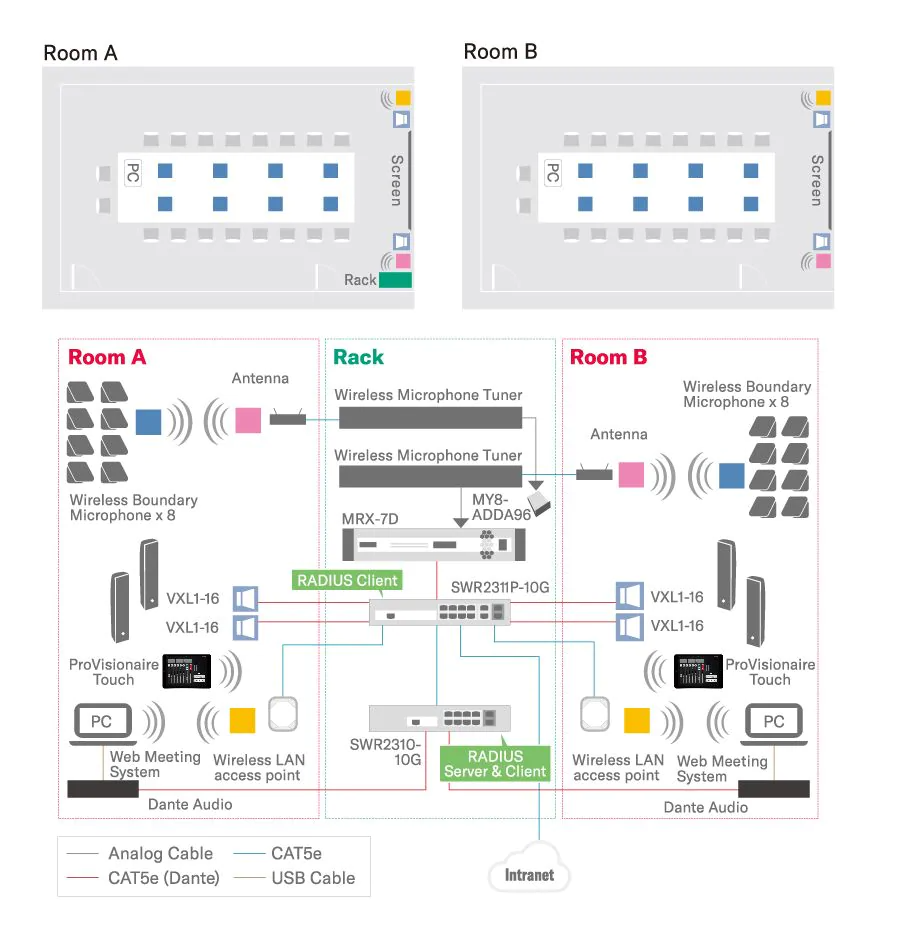

- 这个应用于会议室的示例系统包括远程会议系统、数字信号处理器，此功能可以与远程区域共享会议。

- 通过涵盖输入到输出的网络，管理操作的效率得到改善，例如通过一台电脑即可对设置更改、故障排除等进行管理。

- 该系统的设计旨在为会议提供上佳的声音，利用VXL1-16P提供的出色投射，确保房间后面有足够的音量和清晰度。

- By setting up one switch as a RADIUS server and linking other switches, unauthorized network access can be effectively blocked for enhanced security.

Yamaha SWR2310
SWR2311P-10G

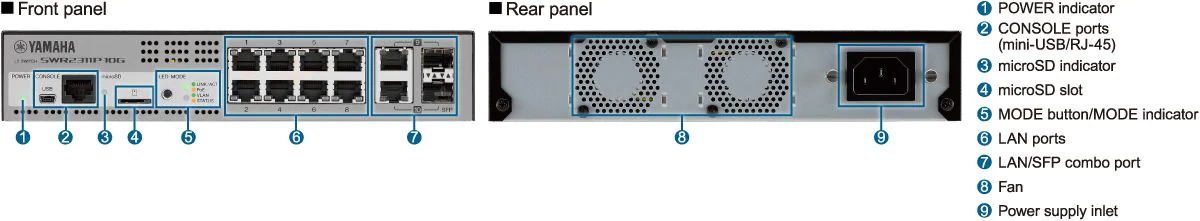

LAN端口 标准 IEEE 802.3 (10BASE-T/100BASE-TX/1000BASE-T)
端口数 10个端口
通讯模式 自动协商
接口类型 RJ-45
MAC地址 印刷于顶部面板标签
极性 直线/交叉自动检测
联合端口 LAN端口 IEEE 802.3（1000BASE-T）2个端口（用于与SFP端口互斥）
SFP端口 SFP（小尺寸，可插拔）2个端口（用于与LAN端口互斥）
调音台端口 RJ-45（RS-232C），USB mini-B（5针）（USB2.0）：9600 bit/s
PoE电源可用端口 8个端口（1-8）
PoE标准 IEEE 802.3at
电源系统 Alternative A
最大供电 每个端口 30 W
所有端口 240 W
microSD卡槽 标准 SD/SDHC
卡槽数 1个卡槽
指示灯 POWER、microSD、LED MODE、LAN端口、SFP端口
操作环境 环境温度：0–40 °C，环境湿度：15–80%，无凝结
存储环境 环境温度：-20-50 °C，环境湿度：10-90%，无凝结
电源电压，频率 AC100 ～ 240V, 50/60Hz
最大功耗 280 W
外形尺寸 W 220 mm
H 294 mm
D 42.4 mm
重量 2.3 kg
附件 使用说明书、电源线（3爪）、电源线夹、支脚

RJ-45/DB-9调音台线缆针脚配置

SWR2311P-10G
SWR2311P-10G

Firmware / Software

名称 系统 大小 最近更新
SWR2311P-10G Firmware V2.02.17 — 54.1MB 2020-08-24
Yamaha LAN Monitor V1.5.7 for Mac macOS 10.15-10.13 Mac 14.1MB 2020-08-24
Yamaha LAN Monitor V1.5.7 for Win 10/8.1/7 Win 24.5MB 2020-08-24
Yamaha Network USB serial Driver V1.0.1 for Win 10/8.1/7 Win 4.3MB 2018-07-09

上一版本

产品手册

SWR2311P-10G

SWR Series Brochure

SWR2311P-10G

SWR2311P-10G

产品说明书

名称 English English
SFP-SWRG-SX, SFP-SWRG-LX Owner's Manual — [771KB]
SWR2311P-10G Command Reference — [1.1MB]
SWR2311P-10G Owner's Manual — [2.5MB]
Yamaha LAN Monitor Mac User Guide — [5.5MB]
Yamaha LAN Monitor Win User Guide — [2.9MB]
Yamaha Network USB Serial Driver Installation Guide — [143KB]

其他

名称 English English
CAD Data (RK-SWR) — [15KB]
CAD Data (SWR2311P-10G) — [177KB]
CAD Data (WK-SWR) — [28KB]
Data Sheet (SWR2311P-10G, RK-SWR, WK-SWR, SFP-SWRG-SX, SFP-SWRG-LX) — [1.9MB]
License Agreement of Open-Source Software Used in Yamaha SWR2311P-10G — [474KB]
RK-SWR Dimensions — [97KB]
SWR2311P-10G Dimensions — [86KB]
SWR2311P-10G Technical Data — [17.2MB]
WK-SWR Dimensions — [14KB]

SWR2311P-10G系列技术数据

  • Masafumi Ito

在线页面介绍SWR2311P-10G系列基本功能和Web GUI的详细信息。

SWR2311P-10G

这些页面介绍Dante的基本信息，重点将聚焦以下四个关键词：“高品质”、“简单”、“可扩展”和“安全”。让初学者也能轻松理解Dante。

本指南将聚焦网络设计，而不是单个产品和Dante网络的基本规范。

Yamaha LAN Monitor

本软件主要聚焦于SWP2、SWP1和SWR系列，同时支持其他一部分K8凯发·国际官方网站交换机、路由器和无线AP，但功能有限。本软件会查找到一部分第三方交换机，但这些交换机不会被控制。

使用第2层协议，无需处理IP地址。只要在计算机上选择正确的网络接口，交换机和Dante设备就会自动被发现。

可以，刻在Yamaha LAN Monitor的“设备设置”中命名。

不可以，只能用于监视Dante设置，如使用的带宽、延迟和采样率。Dante Controller软件可以在同一台计算机上用于编辑Dante设备的设置。

一些支持Dante的设备，如Yamaha CL系列、QL系列和R系列在Yamaha LAN Monitor的Connected Devices列表中注册了两次。这是正常情况，因为这些设备有2个MAC地址：一个用于Dante端口，另一个用于设备管理。

启动Yamaha MTX-MRX Editor软件，或向MCP1发送PING命令，然后按下Yamaha LAN monitor的Connected Devices列表中的Update按钮。MCP1将被发现并显示。

RADIUS server function

RADIUS (Remote Authentication Dial-In User Service) is one of the networking protocols for user authentication. A RADIUS authentication system consists of three elements: a RADIUS server, RADIUS client, and users. A RADIUS client transfers a user's information to a RADIUS server as the client receives a user authentication request to access. In response to the authentication request, a RADIUS server authenticates and decides to allow access by the user. By using the switch's RADIUS server function, an authentication feature can be used without an additional RADIUS server.

Mac authentication, Web authentication, and IEEE802.1X authentication can be used with the RADIUS server function. They can be used together by setting them to each port.

Any port can be used but make sure to enable the authentication function of a port to be connected to use the authentication function. And an authorized device can communicate via the port.

Set all the switches as a RADIUS client and set the RADIUS server functions to one of the switches. Registering device information to be authorized to the server will connect to the server.

Yes. Set the RADIUS server function and the client function.

The following L2 intelligent series switches support the RADIUS server function: SWR2311P-10G, and SWR2310.
