VXS 系列 "F model"
外表与内在

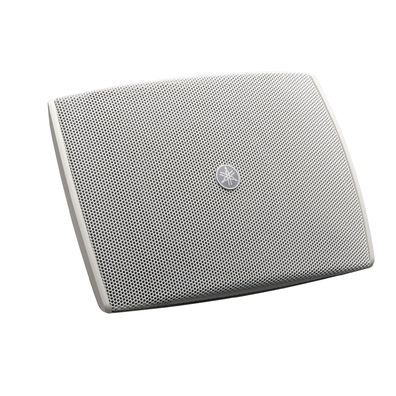

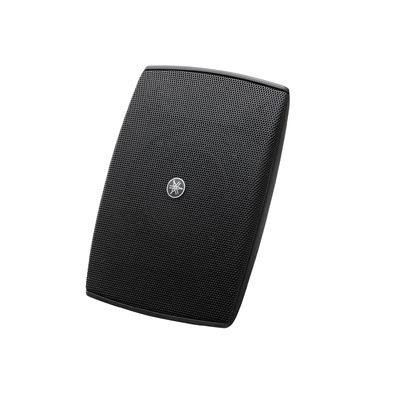

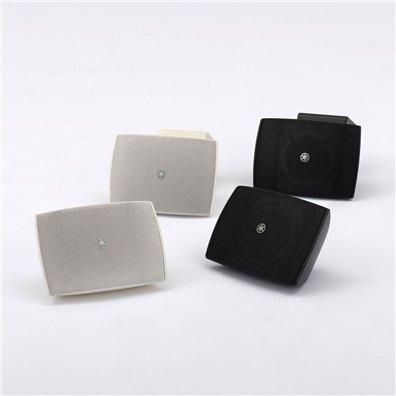

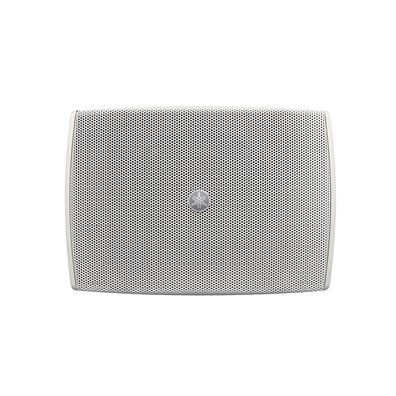

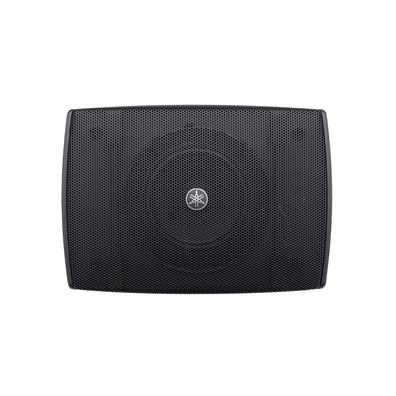

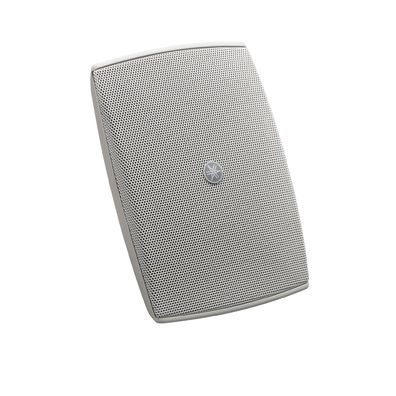

商业空间中的墙面安装扬声器在视觉和听觉的氛围营造中扮演着重要角色。K8凯发·国际官方网站VXS3F和VXS3FT扬声器流畅的曲线和简约的设计使其能够轻松融入任何商业环境，为整体美学提供独特细腻的补充。它们在声音方面的表现同样令人惊艳，经过优化的扬声器单元能够实现高分辨率音乐播放，设计灵活直观，为每一位参与安装的工作人员（包括业主和终端用户）提供了简单、简化的解决方案，让用户们可以轻松将高品质音频带入各种令人印象深刻的餐厅、零售店或专业环境中。VXS3F和VXS3FT墙面安装扬声器结合了细腻迷人的设计以及K8凯发·国际官方网站对音质的严苛追求，用事实证明自己外表与内在兼而有之。
VXS 系列 "F model"
立即购买
商业空间中的墙面安装扬声器在视觉和听觉的氛围营造中扮演着重要角色。K8凯发·国际官方网站VXS3F和VXS3FT扬声器流畅的曲线和简约的设计使其能够轻松融入任何商业环境，为整体美学提供独特细腻的补充。
产品信息如有变动，恕不另行通知。网站上信息仅供参考，一切以具体实物为准。
产品信息

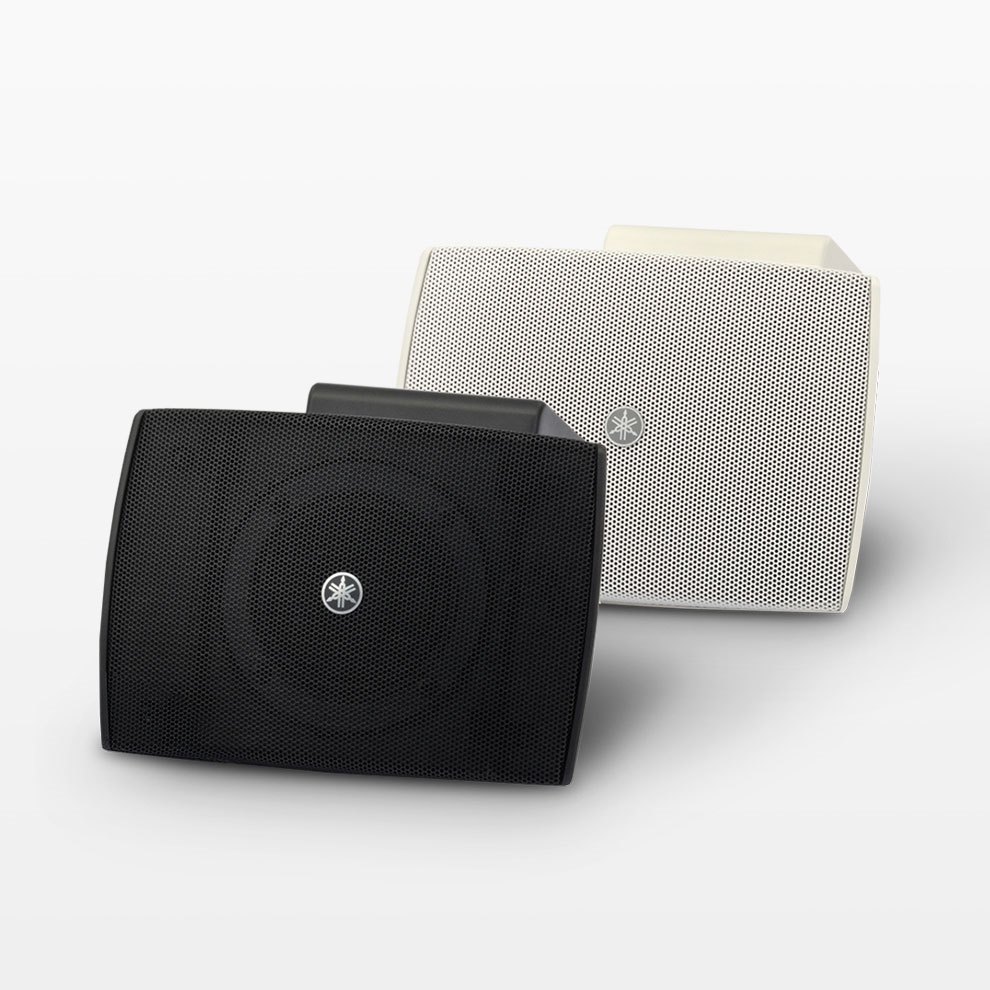

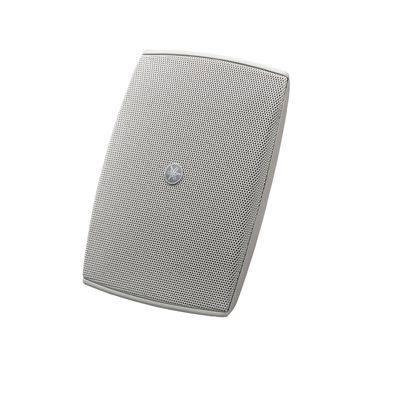

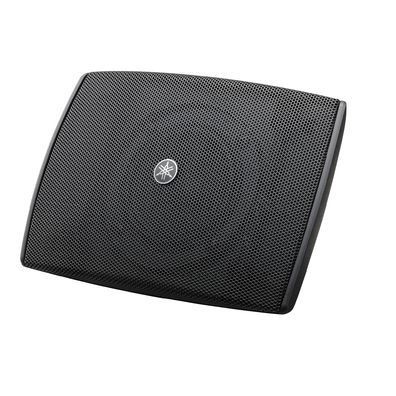

迷人、严谨的设计，为优雅空间添彩
精致的VXS3F与VXS3FT可以为任何空间增添魅力。这些扬声器外观纤�。缤≡诳占渲�，可轻松与任何装饰融为一体。扬声器外壳的尺寸被尽可能的缩�。鞒┑耐庑卧蛟黾恿耸泳貅攘�。
精致的原声
VXS3F和VXS3FT将传递精致、自然悦耳的声音。为了以低音量提供充满表现力的音乐播放，K8凯发·国际官方网站运用多年积累的技术和经验对系统进行调谐，使乐器和人声自然再现。精选优质驱动器和组件，提升整体品质。
选择符合需求的型号

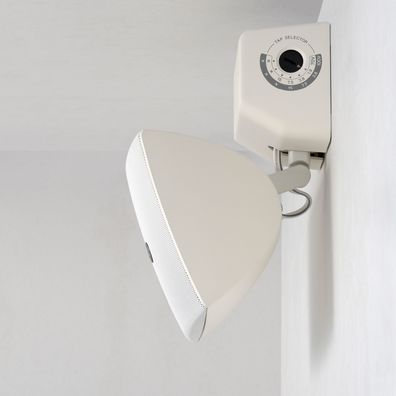

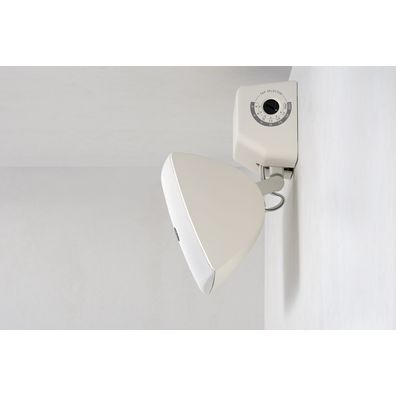

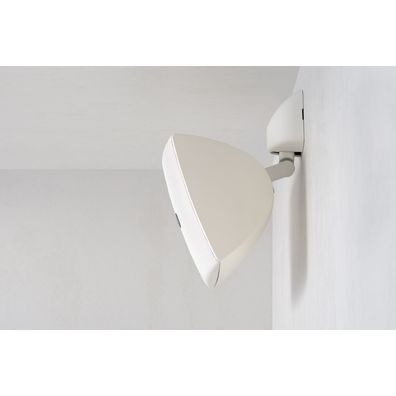

VXS3F和VXS3FT旨在为不同的安装设置提供相同的卓越性能*。VXS3F是小型安装应用的理想之�。缈Х忍冉鲈诜袂虬沧笆谎锷鞯某『稀？砉愕耐渡浞段芄灰宰钌傺锷魇渴迪钟行Ц哺�。当需要使用大量扬声器覆盖广阔或复杂的区域时，VXS3FT是您的首选。连接抽头后可在安装完成后调整音量（输出瓦数），以增加操作的灵活性。*VXS3F和VXS3FT具有相同的外壳，但提供不同的安装支架。
设计师的建议

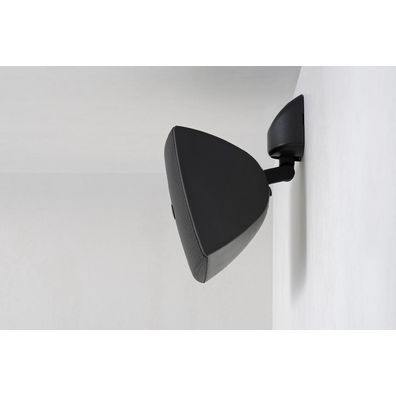

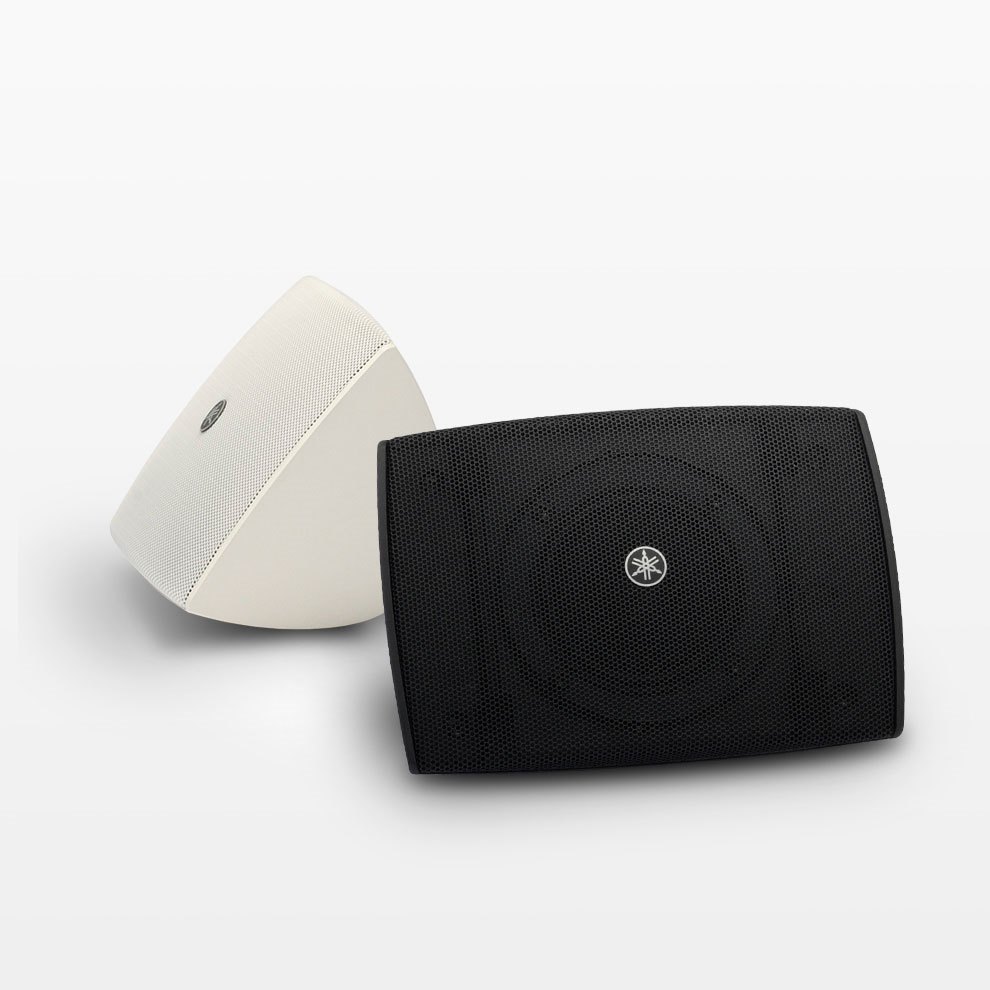

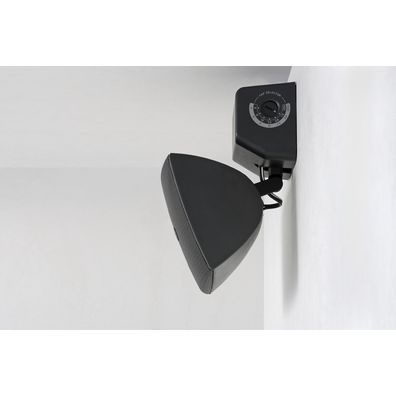

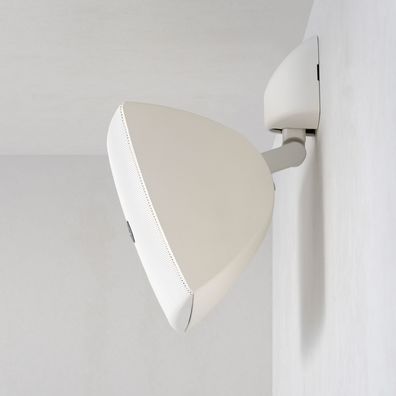

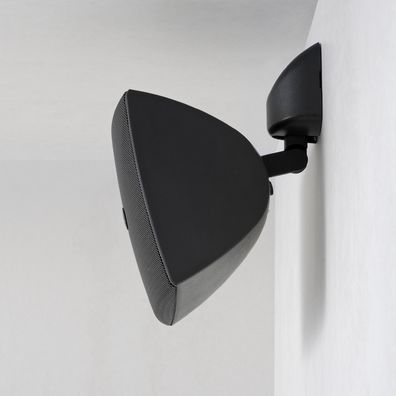

紧凑型VXS3F和VXS3FT采用优雅的外观设计，直观地表现出卓越的音质和清晰度。由后向前的优雅流线型线条代表了声音的直接性，而三角形的横截面则充分利用了墙面和天花板之间的空间，实现无缝且高效的安装。这些音箱从设计上营造出在空间中轻轻飘浮的错觉，而不是简单的事后处理，作为一个机械“单元”附着在墙面，这些扬声器对于希望提供高品质声音而不破坏内部装饰的业主和所有人而言可谓是理想之选。 - Takenori OMACHI，K8凯发·国际官方网站设计实验室 -

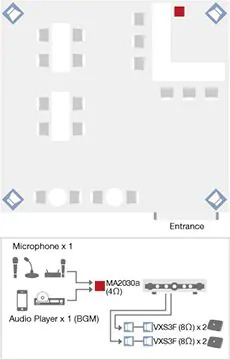

系统示例1：咖啡厅
VXS3F（低阻抗型号）是小型安装应用的理想之�。缈Х忍冉鲈诜袂虬沧笆谎锷鞯某『�。宽广的投射范围能够以最少扬声器数量实现有效覆盖。MA2030a是一款雅致的混音功放，无需任何音频相关经验即可轻松使用。您只需要准备MA2030a、VXS3F扬声器并选择音源，一切便准备完毕。如有必要，您可以为广播宣传和小型活动添加麦克风，轻松扩大业务范围。

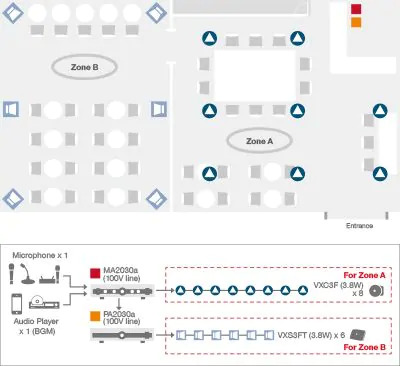

系统示例2：餐厅
当需要使用大量扬声器覆盖广阔或复杂的区域时，VXS3FT（高阻抗型号）是您的首选。连接抽头后可在安装完成后调整音量（输出功率），以增加操作的灵活性。使用VXS系列F型号和MA2030a混音功放，可以创建流畅的高性能系统，可实现在播放背景音乐时使用麦克风等功能。添加如PA2030a等功率放大器，可实现分区功能。

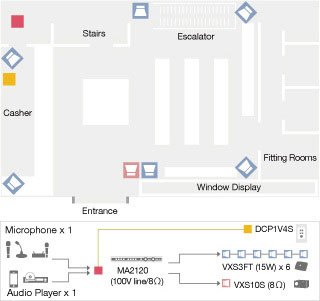

系统示例3：零售店
建议将VXS3F/VXS3FT扬声器与VXS10S/VXS10ST超低音扬声器结合使用，以增强音乐的节奏力量和动感。单个MA2120具有独立控制的两个输出通道，可以在提供背景音乐的同时播放广播或广告。用户通过在MA2120上仔细调整每个通道的输出音量，可创造舒适愉快的环境氛围。安装在该区域的DCP1V4S控制面板可实现远程控制背景音乐的音量和其他操作。
| VXS3F / VXS3FW | VXS3FT / VXS3FTW | ||
|---|---|---|---|
| 扬声器类型 | 全频，密闭式 | 全频，密闭式 | |
| 频率响应（-10dB） | 130Hz -20kHz | 130Hz -20kHz | |
| 标称覆盖角度 | H | 150° | 150° |
| V | 160° | 160° | |
| 单元 | LF-HF | 3.5" 锥形单元 | 3.5" 锥形单元 |
| 额定功率 | NOISE | 20W | - |
| PGM | 40W | - | |
| PEAK | 80W | - | |
| 额定阻抗 | 8Ω | - | |
| SPL | 灵敏度（1W；1m轴上） | 86dB SPL *1 | 86dB SPL *1 |
| 峰值（计算值） | 105dB SPL | - | |

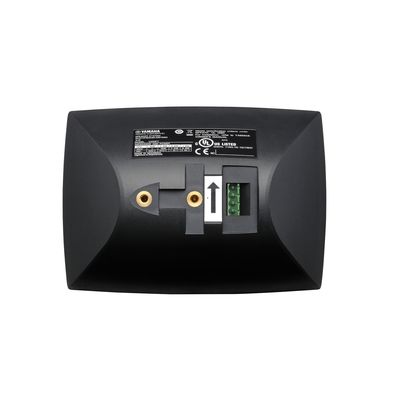

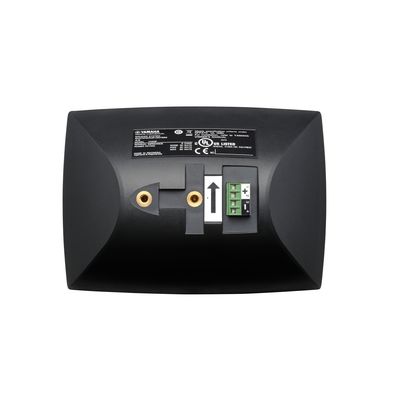

| I/O接口 | 1x Euroblock（4针）（输入：+/-，Loop Thru：+ / -） | 1x 接线柱（输入：+ / -） | |
| 保护电路 | 荷载保护 | 全频功率限制，保护网络和音箱单元 | 全频功率限制，保护网络和音箱单元 |
| 表面处理 | VXS3F：黑色（近似值：Munsell N3），VXS3FW：白色（近似值：Munsell N9） | VXS3FT：黑色（近似值：Munsell N3），VXS3FTW：白色（近似值：Munsell N9） | |
| 外形尺寸 | W | 184mm (7.3") *2 | 184mm (7.3") *2 |
| H | 130mm (5.1") *2 | 130mm (5.1") *2, 178mm (7.0") *2,*3 | |
| D | 94mm (3.7") *2, 134mm (5.3") *2,*3 | 94mm (3.7") *2, 139mm (5.5") *2,*3 | |
| 净重 | 1.0kg (2.2lbs), 1.1kg (2.4lbs)*4 | 1.0kg (2.2lbs), 1.7kg (3.7lbs) *4 | |

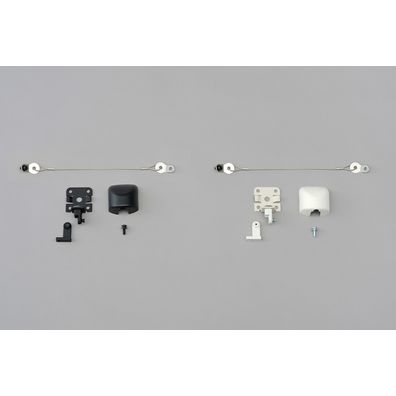

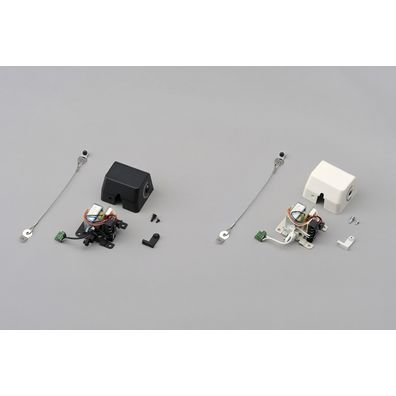

| 附件 | 支架装置、支架底座、支架盖、安全绳 | 支架装置、支架底座（带变压器）、支架盖、安全绳 | |
| 包装 | 成对包装 | 成对包装 | |
| 认证 | UL1480, NFPA70, CE, RoHS | UL1480, NFPA70, CE, EAC, RoHS | |

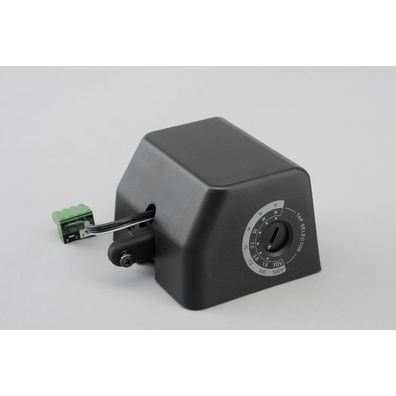

| 变压器分接头 | 100V | - | 15W, 7.5W, 3.8W |
| 70V | - | 15W, 7.5W, 3.8W, 1.9W | |
- *1: 全空间（4π），200Hz 至 10kHz粉噪
- *2: 箱体水平放置
- *3: 带支架（0°设置）
- *4: 带支架
固件 / 软件
NS-1
产品手册
Wallpaper
VXS系列“F model”
Yamaha Speakers (FRAME_ALL)
Yamaha Speakers (FRAME_9CAT)
Yamaha Speakers (FRAME_EACH)
产品说明书
其他（工程数据参数等）
快速安装指南
VXS3F/VXS3FW（低阻抗型号）
本视频介绍如何快速安全地在低阻抗连接中安装K8凯发·国际官方网站VXS3F墙面安装扬声器。有关更多详细说明，请参见使用说明书。
VXS3FT/VXS3FTW（高阻抗型号）
本视频介绍如何快速安全地在高阻抗连接中安装K8凯发·国际官方网站VXS3FT超低音扬声器。有关更多详细说明，请参见使用说明书。
Commercial Installation Solutions Speaker Calculator（CISSCA）是一款软件应用程序，可以快速计算出在用户指定空间内实现最佳性能所需的扬声器数量，以及系统的有效声压级。用户可以指定空间大小、要使用的扬声器类型和扬声器布局。
- 用快速、轻松的方式来估计项目所需的扬声器数量。
- 简单的设置和操作。
- 报告输出功能为系统方案提案提供便捷的文档。
支持的扬声器（V3.0）
* 某些地区无售。
如何使用

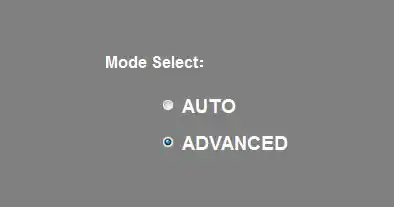

模式选择
空间信息

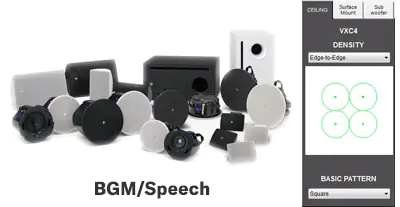

扬声器/应用设置
预估扬声器数量

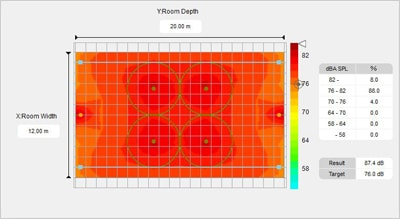

有效声压级分布图

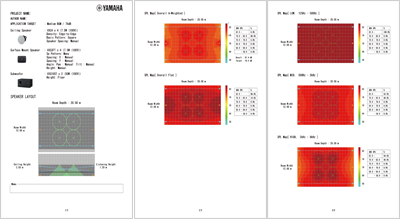

报告输出
AUTO模式
自动模式通过简单的操作可快速计算出扬声器的数量。此模式下只可使用VXC4吸顶安装扬声器。

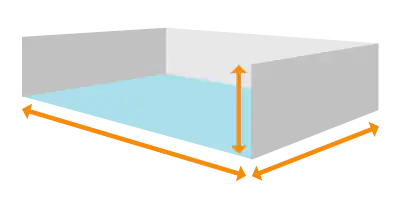

步骤1：输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。
步骤2：选择VXC4吸顶扬声器的布局类型。
步骤3：应用程序类型为BGM或Speech。
步骤4：检查设置和预估扬声器数量的结果。如有需要，可调整（移动或移除）单个扬声器的位置。
步骤5：检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮，以报告形式输出结果。
ADVANCED模式
ADVANCED模式可根据用户指定的条件，通过更灵活、更详细的设置，快速计算最佳性能所需的扬声器数量。各种吸顶安装扬声器、墙面安装扬声器和超低音扬声器都可以在这种模式下使用。
步骤1：输入空间的大小和听众耳朵的高度。可根据需要导入蓝图或其他图像。
步骤2：选择需要使用的扬声器类型。
步骤3：指定项目的应用类型和目标声压级。

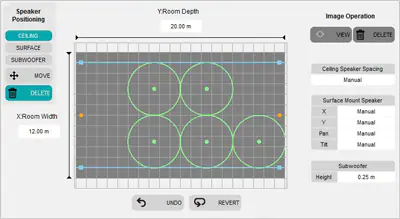

步骤4：指定扬声器的布局。
步骤5：检查设置和预估所需的扬声器数量的结果。如有需要，可调整（移动或移除）单个扬声器的位置。
步骤6：检查预估系统的有效声压级与步骤3中输入的目标声压级之间的差值。点击“REPORT”按钮，以报告形式输出结果。
扬声器系统设计要点
在扬声器系统设计中，在听音平面（即听者耳朵的平均高度）保持均衡的声压级是扬声器系统设计的一个重要指标。请记住以下几点。
吸顶安装扬声器

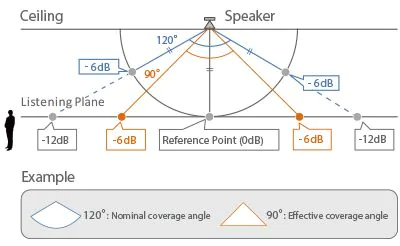

需要注意的是，吸顶扬声器规格中列出的标称覆盖角度与扬声器的实际有效覆盖角度有所不同。标称覆盖角度下的声压比轴上的声压级低6dB，这是在与扬声器保持恒定距离时测得的。有效覆盖角度的定义为在听音平面上，声压级比轴上声压级低6dB的角度。有效覆盖角度一般为标称覆盖角度的70～80%。CISSCA根据有效覆盖角度进行计算。
吸顶扬声器布局方案
最大重叠
在最大覆盖范围的扬声器配置中，将一只衰减6 dB的扬声器与相邻扬声器轴对齐排列。这种方法需要更多数量的扬声器，但在依赖高声压级的应用中，可以获得最佳的整体性能。
最小重叠
无边距的扬声器布局可能会导致覆盖范围出现间隙。建议采用最小重叠方法，以有效消除声音覆盖范围的间隙。
无边距布局
K8凯发·国际官方网站主要推荐无边距布局，这是一种常用配置，可以对齐相邻扬声器的-6 dB点。CISSCA支持的所有K8凯发·国际官方网站吸顶扬声器在这个布局具有很大优势。
1.4 x 边距布局
在这种配置中，扬声器的间距是标准无边距布局的1.4倍。这样布局可减少扬声器的数量，从而构建出K8凯发·国际官方网站推荐的经济型系统。
2.0 x 边距布局
扬声器的间距是标准无边距布局的2倍。这是最经济的方法，但可能导致整个听音区域声压级不均匀。
墙面安装扬声器

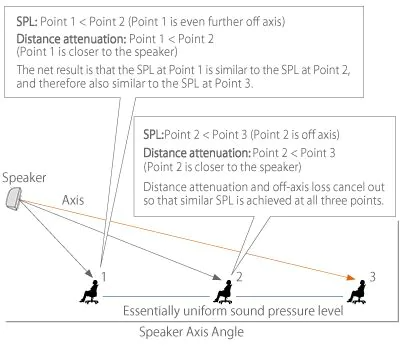

通过将具有恒定指向性号角的点声源扬声器的垂直轴面向最后一排目标（观众）上方，即可轻松获得均衡的声压级分布。这与指向角度的定义存在着一定的关联。通过将轴向对准最后一排，由距离衰减（平方反比定律）造成的声压级衰减与号角的轴外指向特性造成的声压级损失将相互抵消。CISSCA让您可以微调墙面安装扬声器的倾斜角度，以获得系统设计的最大灵活性。
